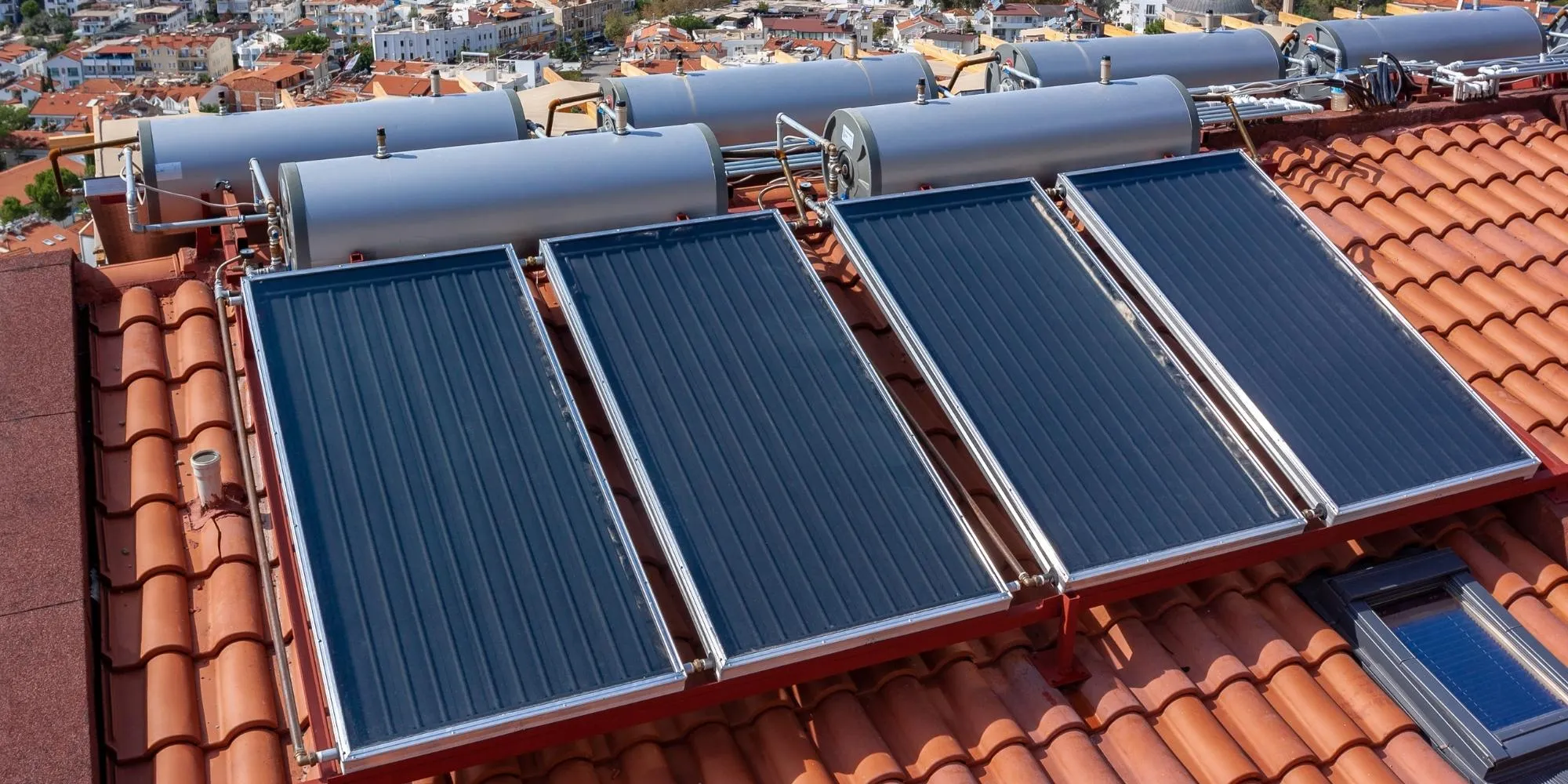

Panneau solaire thermique fait maison : comment procéder ?

Envie de produire de l’eau chaude ou de chauffer la maison tout en réduisant vos factures ? Fabriquez votre propre panneau solaire thermique artisanal ! Avis aux bricoleurs : on vous explique comment concevoir un panneau solaire en cuivre performant.

Panneau solaire thermique : comment ça fonctionne ?

Parce que chez Alterna énergie, on aime bien comprendre ce qu’on fait et à quoi ça sert avant de passer à l’action, on commence par une petite explication sur le fonctionnement d’un panneau solaire thermique. Le bricolage attendra quelques minutes !

Différence entre panneau solaire thermique et panneau solaire photovoltaïque

Quand on parle de panneau solaire, on a généralement tendance à penser au photovoltaïque et aux fameux panneaux noirs que l’on peut voir sur des toits par exemple. Il existe en fait 2 types de panneaux solaires :

  • le photovoltaïque : qui produit de l’électricité grâce au rayonnement du soleil. Cette énergie sert à la consommation personnelle ou à la revente.
  • le thermique : qui produit de la chaleur. Cette énergie thermique ne peut être utilisée que localement pour la production d’eau chaude sanitaire ou le chauffage d’un logement.

Fonctionnement d’un panneau solaire thermique

Le fonctionnement d’un panneau solaire thermique est très simple.

Sur le panneau se trouvent des capteurs remplis d’un fluide caloporteur ou d’eau. Ils emmagasinent la chaleur du soleil, faisant monter en température le liquide qu’ils contiennent.

Dans le cas d’un fluide caloporteur, il est acheminé par des tuyaux vers le chauffe-eau pour venir réchauffer l’eau du ballon d’eau chaude 🛀.

Si c’est de l’eau qui circule dans les panneaux solaires, elle peut être directement utilisée pour l’usage que vous avez déterminé (pour profiter d’une piscine chauffée par exemple !).

Grâce à ce procédé relativement basique, il est tout à fait possible de créer son propre panneau solaire artisanal avec très peu de matériel.

Panneau solaire thermique artisanal pour chauffage d’appoint

Voici un petit tuto pour un panneau solaire thermique maison qui vous permettra de chauffer une pièce de 10 à 15 m². C’est Jim Meaney, ingénieur canadien, qui a inventé le panneau solaire thermique fait à base de… canettes ! Oui oui, vous avez bien lu ! Il s’agit en fait d’un panneau solaire thermique à air, et non pas à eau.

Matériel requis pour un panneau solaire thermique fait maison

Côté matériel, pour faire votre propre panneau solaire thermique, vous avez besoin de :

  • 196 canettes en aluminium nettoyées (astuce : faites une grande fête avec plein de copains ! 🎉)
  • Planches de bois ou contreplaqué
  • Laine de roche
  • 2 tubes en aluminium
  • Silicone haute température
  • Peinture noire résistante à la chaleur
  • Plaque de polycarbonate

Étapes de fabrication de votre panneau solaire thermique artisanal

Allez, c’est parti, voici comment s’y prendre :

Confection des tuyaux dans lesquels l’air va circuler et se réchauffer.

  • Retirez entièrement le fond des canettes
  • Percez des ouvertures supplémentaires dans le haut des canettes, mais sans les ouvrir entièrement
  • Assemblez 14 canettes (fond entièrement ouvert contre haut partiellement troué) de manière à former 1 tuyau bien droit. Collez-les avec du silicone haute température
  • Renouvelez l’opération avec toutes les autres canettes. Vous devez obtenir 14 tuyaux de 14 canettes chacun
  • Peignez-les en noir

Création du châssis qui va accueillir les tuyaux.

  • Mesurez la longueur des tuyaux et ajoutez 1 mètre. Découpez 2 planches de cette mesure
  • Mesurez la largeur formée par l’ensemble des tuyaux placés côte à côte. Découpez 2 planches de quelques centimètres de plus
  • Avec ces 4 planches et une plaque en bois, formez le châssis du panneau solaire thermique
  • Créez l’arrivée et la sortie d’air : un trou en haut à droite du caisson (de la dimension des tubes en aluminium) et un trou en bas à gauche
  • Prenez 2 nouvelles planches de la largeur du châssis. Percez-les de 14 trous de la dimension des canettes et selon l’espacement prévu entre les colonnes
  • Fixez ces 2 planches de bois à l’intérieur du caisson. Elles constituent le support des colonnes de canettes

Montage de l’ensemble.

  • Placez de la laine de roche au fond du caisson en laissant libres l’entrée et la sortie d’air.
  • Placez les colonnes de canettes sur leur support
  • Au moyen de 2 planches peintes en noir, fermez hermétiquement les 2 espaces vides de part et d’autre des colonnes
  • Recouvrez le tout d’une plaque de polycarbonate
  • Insérez les tubes d’aluminium à l’entrée et à la sortie

Votre panneau solaire thermique à air artisanal est prêt ! Il ne reste plus qu’à le placer au sud, sur un toit ou contre un mur, et à insérer sa sortie d’air dans un trou ou une gaine menant à la pièce à chauffer ☀️.

Panneau solaire cuivre pour eau chaude sanitaire

Après ce DIY à la portée de tous les bricoleurs du dimanche, passons au niveau au-dessus avec un panneau solaire cuivre. Réputé pour sa conductivité thermique, c’est le matériau idéal pour fabriquer à moindres frais un panneau solaire thermique maison dédié à la production d’eau chaude sanitaire.

Matériel requis pour fabriquer un panneau solaire cuivre

Pour fabriquer votre propre panneau solaire cuivre, vous devez vous procurer :

  • Planche et panneau de bois pour créer le châssis
  • Tube de cuivre recuit pour créer un serpentin
  • Plaque de cuivre ou aluminium qui s’insérera dans le châssis
  • Laine de roche
  • Peinture noire résistante à la chaleur
  • Plaque de verre de 8 à 15 mm



Étapes de fabrication de votre panneau solaire cuivre

Pour monter le panneau solaire cuivre, suivez bien ces étapes :

  • Fabriquez un caisson en bois ou en aluminium sur le même principe que le panneau solaire thermique canettes
  • Sur la plaque de cuivre ou d’aluminium, fixez, en le soudant ou avec des demi-colliers, le tube de cuivre en créant un circuit en serpentin. Prenez garde à ne pas former d’angles droits ou de pincements. Le serpentin doit bien plaquer à la plaque pour optimiser le transfert de chaleur entre les 2 éléments
  • Peignez en noir le côté nu de la plaque de cuivre ou d’aluminium
  • Placez la laine de roche au fond du caisson
  • Fixez la plaque de cuivre dans le coffre, face noire sur le dessus
  • Fermez le caisson avec la plaque de verre
  • Il ne reste plus qu’à raccorder les tuyaux de cuivre au ballon d’eau chaude : changez la résistance électrique du chauffe-eau contre un serpentin de cuivre qui vient fermer le circuit entre l’entrée et la sortie du panneau solaire thermique
  • Pour finir, installez une pompe de circulation sur le circuit à l’entrée du panneau solaire et remplissez le tuyau d’un fluide caloporteur ou d’un simple mélange d’eau et d’antigel

ça y est ! Votre panneau solaire thermique cuivre est prêt. Vous pouvez immédiatement tester son efficacité en prenant une petite douche chaude bien méritée !
